Схема распределительного щита

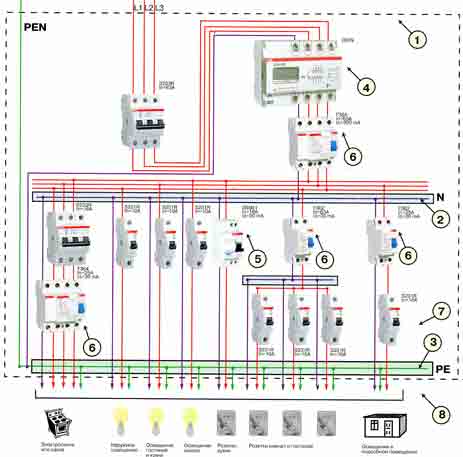

Ниже приводится пример схемы учетно-группового распределительного щита в соответствии с ГОСТ Р 51628-2000. Это вариант для дачи или небольшого коттеджа на базе оборудования АББ. В целях экономии места автоматический выключатель S231R и выключатель дифференциального тока F362 можно заменить на автоматический выключатель дифференциального тока DS941. В линии питающей потребителей, которые могут быть источниками токов замыкания и землю с постоянными составляющими, рекомендуется установка ВДТ типа F372 или АВДТ типа LS941/A.

Для удобства монтажа распределительную шину на автоматические выключатели можно устанавливать как с верхней, так и с нижней стороны.
